Как определить размер цилиндрового механизма для замка ?

Давайте разберемся ! как определить какой размер сердцевины замка купить что бы цилиндр подошел для вашей двери. К сожалению все двери в Украине разные и уникальные, поэтому прийдеться немного подумать. Запасайтесь линейкой или рулеткой, листком бумаги и ручкой.

Какие цилиндровые механизмы бывают ?

В основном разделяют цилиндровые механизмы для врезного замка ключ-ключ, когда с обоих сторон сердцевина открывается только ключем. И ключ-тумблер когда сердцевина открывается снаружи ключем а с другой тумблером

Плюсы и минусы ключ-ключ

+ вставив ключ изнутри, снаружи сердцевина замка не откроется другим ключем.
- неудобно закрываться

Плюсы и минусы ключ-тумблер

удобное открывание - закрывание изнутри с помощью поворотника
нельзя закрыться изнутри так чтобы не открыли замок снаружи другим ключем
недорогие сердцевины открываются отмычкой скороход

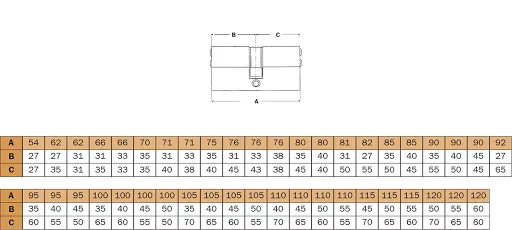

Вот возможные размеры сердцевины. Они указаны в таблице. Где А - общий размер цилиндра замка, В - размер внутренней части цилиндра, С- размер наружной части цилиндра.

Как выбрать размер цилиндра который подойдет к вашему замку ?

1) вытащить старый цилиндр и померять его размер линейкой, от одного края цилиндра до центра винта, от второго края цилиндра до центра винта, В и С размеры . общий размер А= В+С

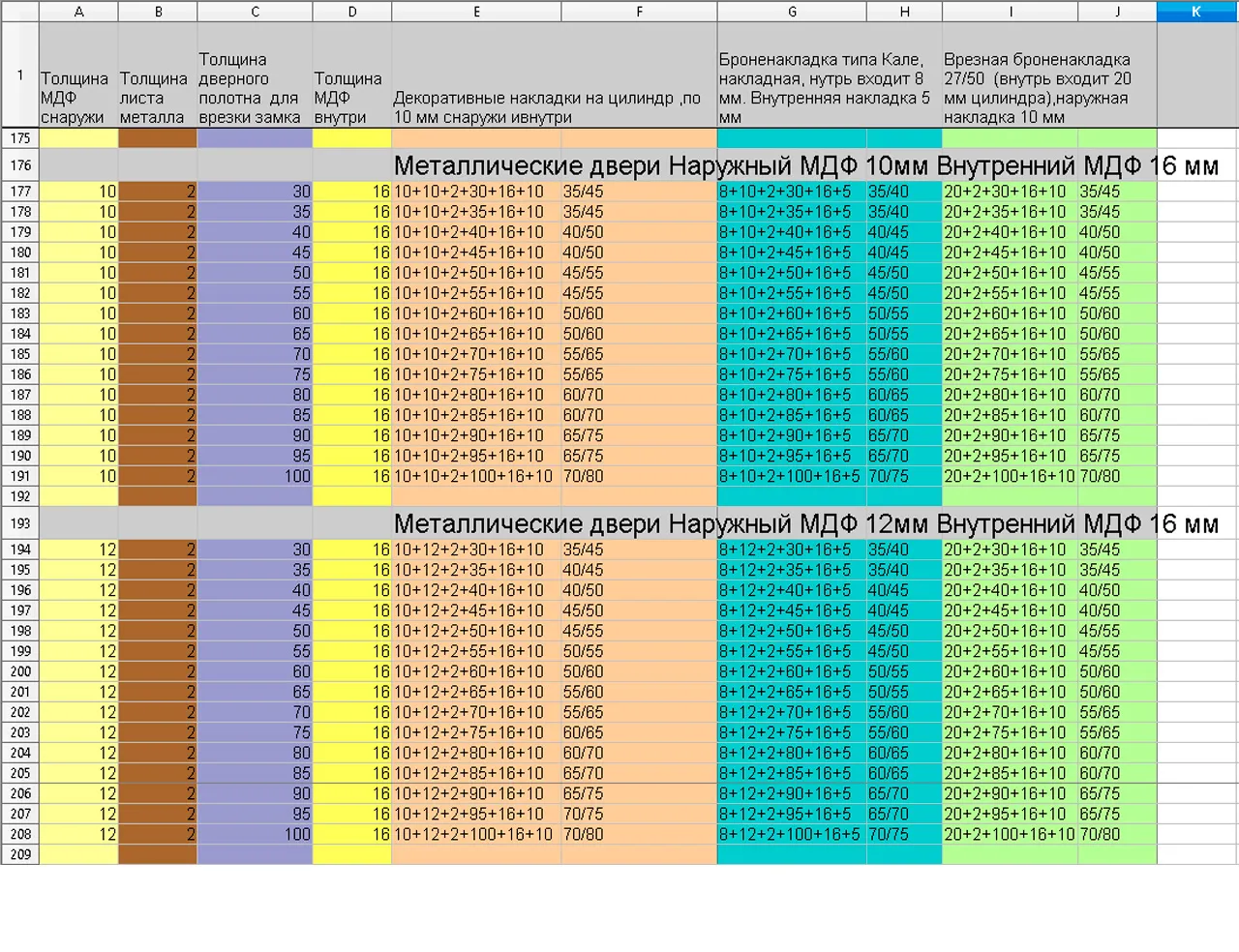

2) вымерять размеры по параметрам

Если же нет возможности вытащить цилиндр замка то давайте будем мерять .. Важно отметить что цилиндровые механизмы накрываются или декоративной или броненакладкой: мы будем рассматривать каждый вариант отдельно.

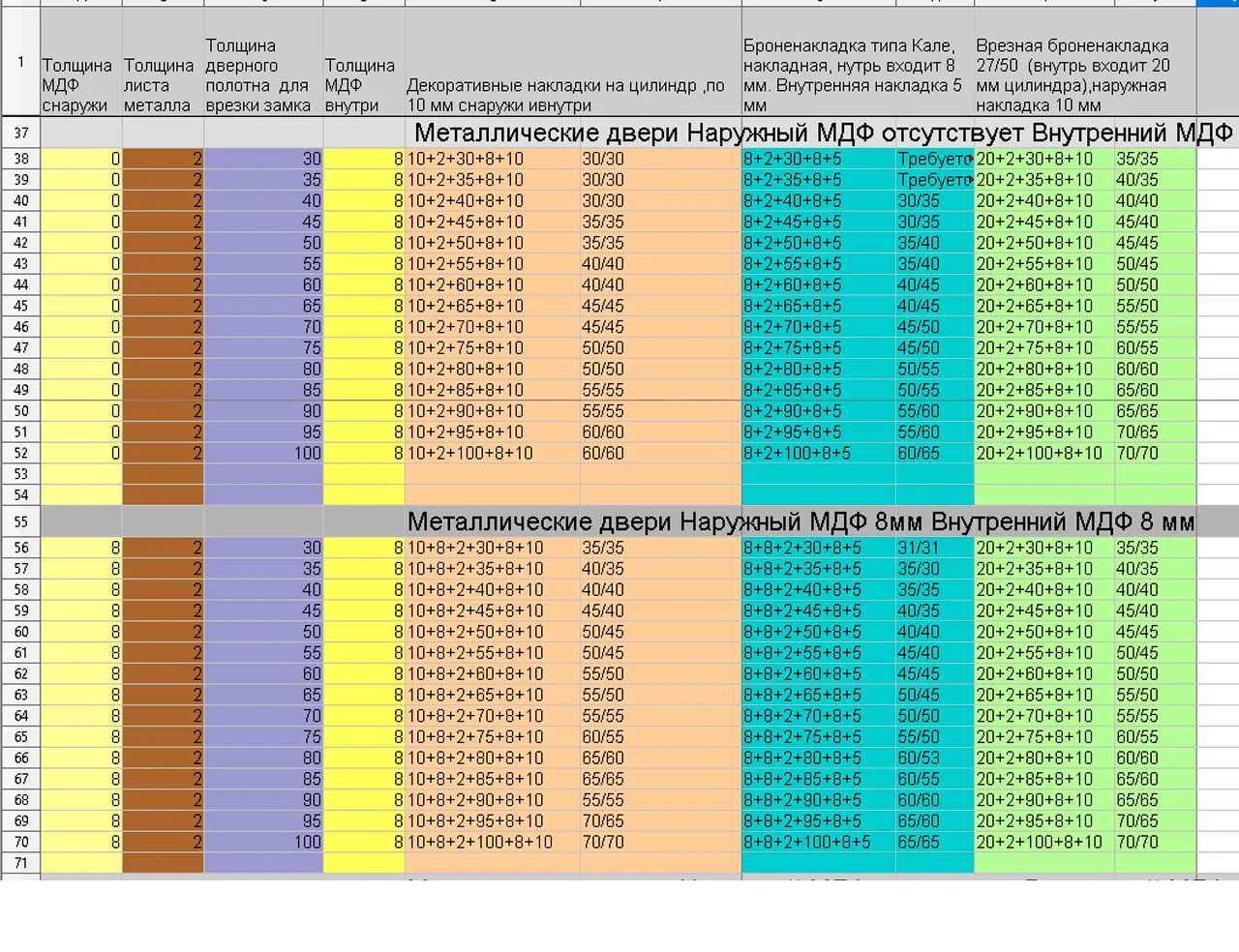

Первый вариант когда на цилиндре ручки на планке или декоративные накладки

Их обычная высота 10 мм снаружи и 10 мм внутри. Запомним! Теперь померяем линейкой толщину дверного полотна в месте врезки замка. На фото ниже это 7 см = 70 мм. и утолщение снаружи 2см (20 мм)(это может быть металл или деревянная МДФ карточка наружная)

Теперь мы получаем что дверь имеет толщину полотна 70мм, утолщение снаружи 20 мм, и две декоративные накладки снаружи и внутри по 10 мм. Размер цилиндрового механизмы вычисляется от центра дверного полотна где будет врезан замок. Давайте размелим 70 мм пополам.
Изнутри 10 мм накладка на цилиндр + 35 мм до центра замка = 45 мм
Снаружи 10 мм накладка на цилиндр + 20 мм утолщение + 35 мм до центра замка = 65 мм

Идеально подойдет цилиндровый механизм с размером 45/65 мм (общий размер 110 мм)

Давайте рассмотри вариант 2, когда используется накладная броненакладка на лист металла

Будем рассматривать ту же самую дверь Но теперь снаружи будет накладная броненакладка, В нее входит цилиндр максимум на 8 мм , а ее общая высота (толщина) 12 мм.. Для нас Важно число 8 мм.

Второй вариант когда на цилиндре декоративная накладка изнутри и накладная броненакладка на листе металла

Теперь мы получаем что дверь имеет толщину полотна 70мм, утолщение снаружи 20 мм, и декоративные накладка внутри (5-10 мм) и броненакладка накладного типа 8мм снаружи . Размер цилиндрового механизмы вычисляется от центра дверного полотна где будет врезан замок. Давайте разделим 70 мм пополам.
Изнутри 10 мм накладка на цилиндр + 35 мм до центра замка = 45 мм
Снаружи 8 мм накладка на цилиндр + 20 мм утолщение + 35 мм до центра замка = 63 мм

К сожаления размера цилиндра 63 мм можно и не найти потому как в таблице есть размеры 60 или 65 мм .

Что делать в этом случае ?

Во-первых ключ имеет удлинение 5 мм , и в данном случае подойдет цилиндр с размером наружу 60 мм, 3 мм мы выиграем за счет удлиненной части на любом ключе. Есть Вариант номер два использовать проставку толщиной 2 мм под броненакладку увеличив ее на 2 мм. И теперь подойдет цилиндровый механизм с размером 65 мм наружу. Вы можете поступить как Вам будет удобнее.

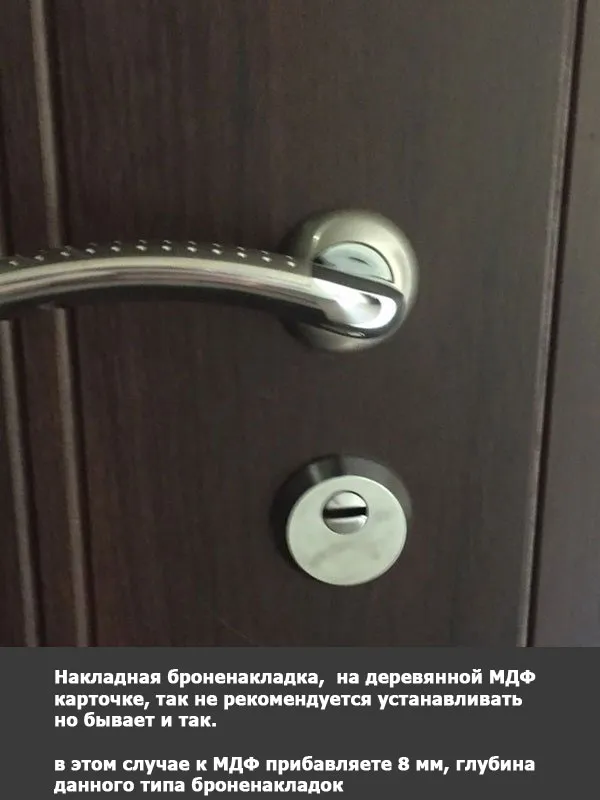

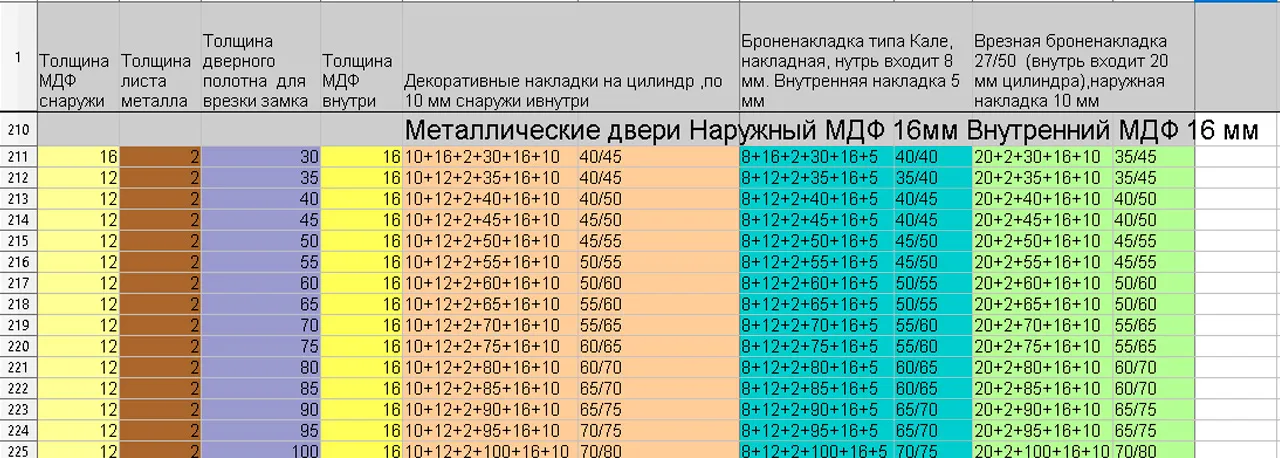

Вариант Если снаружи не лист метала на двери а МДФ и используется накладная броненакладка

При таком варианте размер дверного полотна где врезан замок 50 мм. Толщина наружного МДФ 16 мм и накладная броненакладка 8 мм.
Также на внутренней стороне есть декоративная накладка на цилиндр 10 мм.

Теперь мы получаем что дверь имеет толщину полотна 50мм, утолщение снаружи 16 мм, (МДФ) + 2 мм (лист металла) и декоративная накладка внутри (10 мм) и броненакладка накладного типа 8мм снаружи . Размер цилиндрового механизмы вычисляется от центра дверного полотна где будет врезан замок. Давайте разделим 50 мм пополам.
Изнутри 10 мм накладка на цилиндр + 25 мм до центра замка = 35 мм
Снаружи 8 мм броненакладка на цилиндр + 16 мм МДФ+ 2мм лист металла + 25 мм до центра замка = 51 мм

В данном случае идеальным вариантом будет цилиндровый механизм 35 мм внутри 50 мм наружу. 35/50 мм (85 мм общий размер)

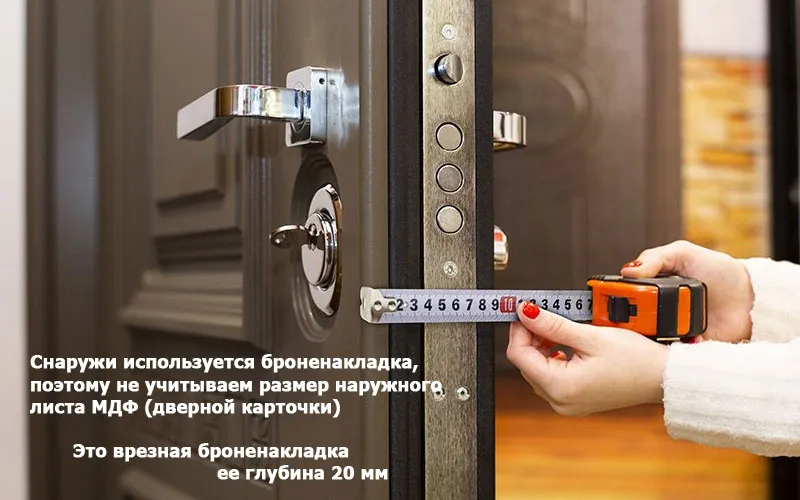

Наиболее правильно и наиболее часто можно встретить врезной тип броненакладки который установлен на лист метала как на фото выше.

В этом случае мы не учитываем толщину листа МДФ а только учитываем глубину броненакладки. Рассмотрим последнйи вариант , при котором вместо накладной броненакладки на мдф стояла бы врезная броненакладка на цилиндровом механизме

Мы получаем что дверь имеет толщину полотна 50мм, + 2 мм (лист металла) и декоративная накладка внутри (10 мм) и броненакладка врезного типа 20мм(глубина под цилиндр) снаружи . Размер цилиндрового механизмы вычисляется от центра дверного полотна где будет врезан замок. Давайте разделим 50 мм пополам.
Изнутри 10 мм накладка на цилиндр + 25 мм до центра замка = 35 мм
Снаружи 20 мм броненакладка на цилиндр + 2мм лист металла + 25 мм до центра замка = 47 мм

В данном случае мы подойдет цилиндровый механизм 35/45 мм, также ,а 2 мм мы выиграем за счет удлинителя на любом ключе, поэтому можно не беспокоиться.

Покупая цилиндровый механизм сообщите продавцу размер сердцевины Например: 30 мм(В) на 40 мм(С) , с тумблером на длинную сторону (С если тумблер нужен).
